AquaStar™ BWMS
System Overview
- General Description
-
- AquaStar™ BWMS 는 선박평형수처리장치의 여러 방법 중 친환경적이고 가장 효율적인 전기분해 방식입니다.
- 전기분해방식은 해수를 전기분해하여 발생하는 활성물질(TRO)을 이용해 선박평형수 내 해양생물을 효과적으로 살균 및 제거합니다.
-

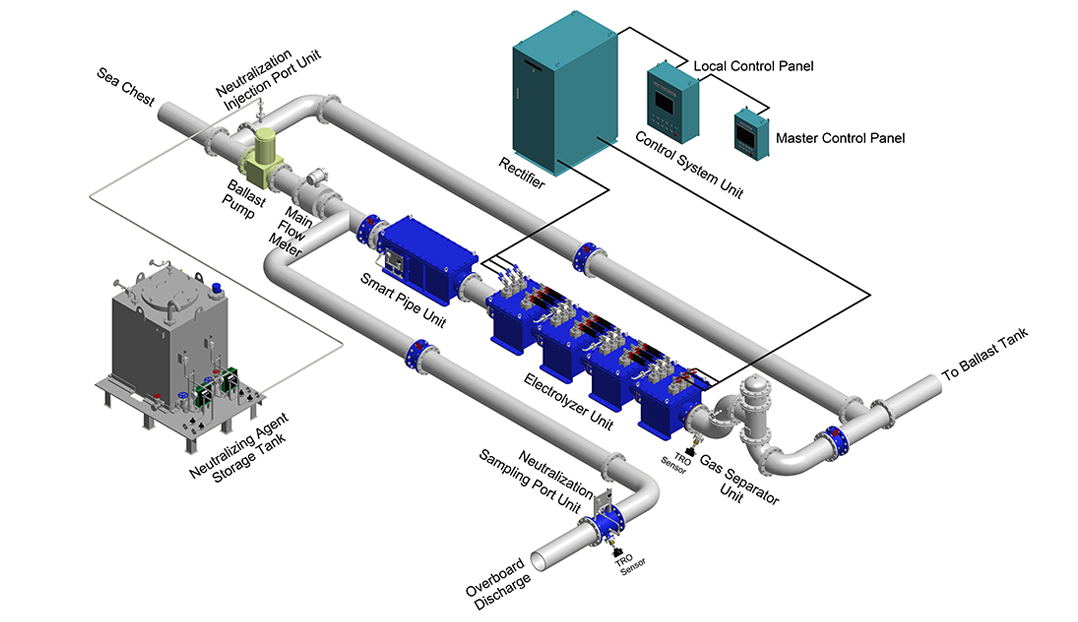

- AquaStar™ BWMS 는 Smart Pipe Unit, Electrolyzer Unit, Neutralization System Unit, Control System Unit 로 구성되어 있습니다.
- AquaStar™ BWMS 의 구성품들의 디자인은 아주 간단하며 선박의 Ballast Pipe Line에 직접적으로 설치되므로 협소한 선박에 설치가 용이합니다.
- Smart Pipe Unit와 Electrolyzer Unit는 Ballasting Process Line 에 설치되며 해양 생물을 처리하는데 사용됩니다.
- Neutralization System Unit는 De-ballasting Process Line에 설치되며 해수처리수의 TRO 농도가 자연해수에 가장 유사하게 중화시켜 배출되도록 하는데 사용됩니다.

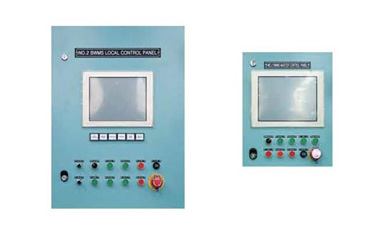

- Control System Unit는 자동/수동 모드로 운전이 가능합니다. 또한, 운전상태를 실시간으로 모니터링이 가능하고 관련된 모든 Data(Operation, Alarm and Instrument Condition)의 확인 및 저장이 가능합니다.

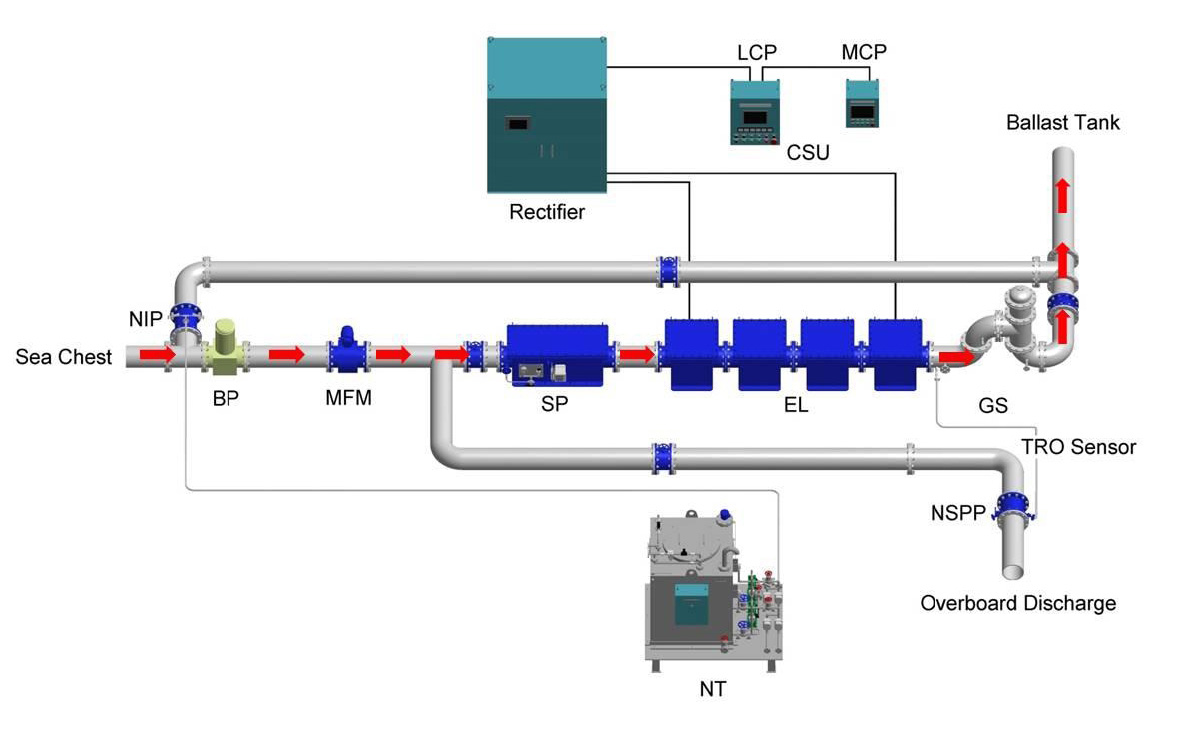

- Ballasting
-
- Ballast Pump(BP) ▶Main Flow Meter(MFM) ▶ Smart Pipe Unit(SP) ▶ Electrolyzer Unit(EL) ▶ Gas Separator Unit(GS) ▶ Ballast Tank

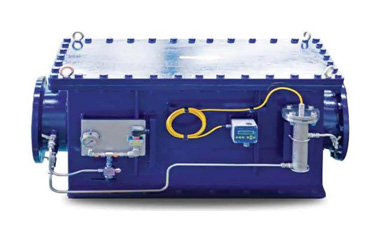

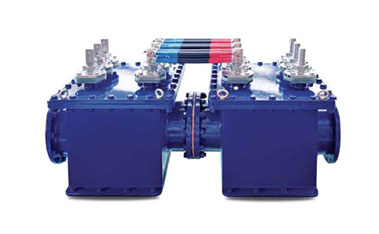

- Ballasting Process의 첫 번째 단계에서, Smart Pipe Unit는 ballast water 속의 50㎛ 이상의 해양 생물을 제거하거나 약화시켜서 전해조의 살균 효과를 증대시킵니다. 두 번째 단계에서는 Electrolyzer Unit에서 생성된 TRO에 의해 해수나 기수에서의 해로운 해양생물을 제거합니다.
- AquaStar™ BWMS의 Ballasting process에서는 Electrolyzer Unit에 의해 생성된 TRO 값이 측정됩니다. Control System Unit 에서 TRO의 Target value 를 지정한 후, 만약 TRO value가 초기 설정한 Target value와 다르게 측정이 되면, Control System Unit은 TRO value가 Target value 를 유지하도록 Rectifier의 전류를 조절합니다.

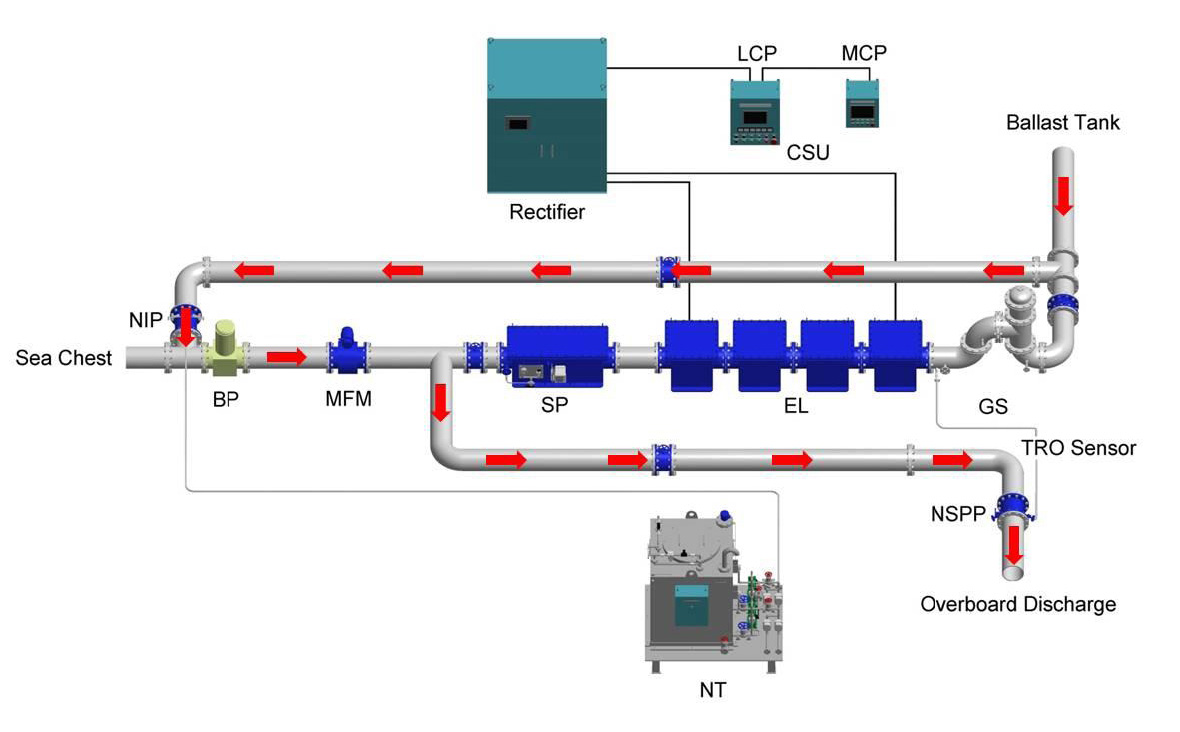

- De-Ballasting
-
- Ballast Tank ▶ Neutralizing Agent Injection Port(NIP) ▶ Ballast Pump(BP) ▶ Main Flow Meter(MFM) ▶ TRO Sensor ▶ Overboard Discharge
- De-ballasting process 동안 AquaStar™ BWMS 의 Neutralization System Unit (중화처리장치) 는 처리수의 TRO 를 제거하고, 그 후에 자연해수와 가장 유사한 형태로 처리하여 배출합니다.
